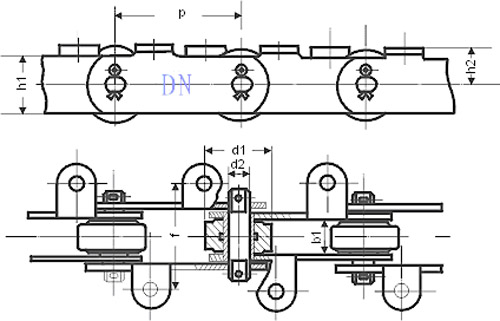

一、制糖称蔗台、输蔗机片式牵引链简图：
二、制糖称蔗台、输蔗机片式牵引链安装尺寸与技术特性表：
链号Chain Number |
节距Pmm |
内节内宽b1mm |
滚子直径d1mm |
销轴直径d2mm |
链板高度h1mm |
平台高度h2mm |
横向距离fmm |
抗拉载荷QKN |
备注Note |
2001 |
100 |
30 |
55 |
16 |
40 |
29 |
84 |
100 |
K03455 |
2002 |
100 |
28 |
55 |
16 |
40 |
30 |
84 |
100 |
Q/TJ20-75-1 |
2003 |
125 |
32 |
65 |
20 |
50 |
40 |
110 |
||
2004 |
130 |
32.5 |
30 |
20 |
46 |
33 |
95 |
120 |
蔗渣机矢带 |
2005 |
150 |
32 |
80 |
25 |
65 |
60 |
122 |
380 |
Q/TJ20-75-2 |
2006 |
150 |
32 |
80 |
25 |
65 |
55 |
122 |
320 |
|
2007 |
152 |
31 |
84 |
36 |
65 |
54.5 |
120 |
350 |
|
2008 |
154 |
32 |
80 |
25 |
65 |
52 |
122 |
380 |
K03440 |
2009 |
200 |
48 |
100 |
30 |
80 |
66 |
160 |
500 |
Q/TJ20-82-3 |
