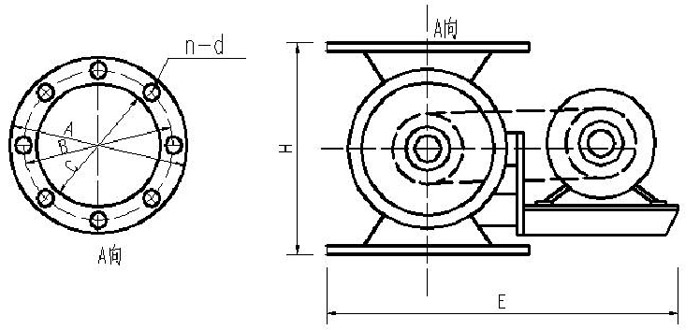

一、XG-B系列卸料阀简图:
二、XG-B系列卸料阀安装尺寸与技术特性表:
型号Type |
A1XA1 |
B1XB1 |
C1XC1 |
H |
E |
n-d |
功率kw |
工作温度℃ |
每转体积L/转 |
转速r/min |
卸料能力M3/h |
2 型 |
240 |
200 |
150 |
240 |
~460 |
8-φ9 |
0.55 |
≤280 |
2 立升 |
24 |
2.8 |
4 型 |
280 |
230 |
180 |
280 |
~500 |
8-φ11 |
0.55 |
≤280 |
4 立升 |
24 |
6 |
6 型 |
300 |
250 |
200 |
300 |
~520 |
8-φ11 |
0.55 |
≤280 |
6 立升 |
24 |
8.5 |
8 型 |
320 |
270 |
220 |
320 |
~540 |
8-φ11 |
0.75 |
≤280 |
8 立升 |
24 |
11.5 |
10 型 |
340 |
290 |
240 |
340 |
~640 |
8-φ13 |
1.1 |
≤280 |
10 立升 |
24 |
14 |
12 型 |
360 |
310 |
260 |
360 |
~660 |
8-φ13 |
1.1 |
≤280 |
12 立升 |
24 |
17 |
14 型 |
380 |
330 |
280 |
380 |
~680 |
8-φ17 |
1.1 |
≤280 |
14 立升 |
24 |
20 |
16 型 |
400 |
350 |
300 |
400 |
~700 |
8-φ17 |
1.1 |
≤280 |
16 立升 |
24 |
23 |
18 型 |
420 |
370 |
320 |
420 |
~720 |
8-φ17 |
1.5 |
≤280 |
18 立升 |
24 |
26 |
20 型 |
440 |
390 |
340 |
440 |
~740 |
8-φ17 |
1.5 |
≤280 |
20 立升 |
24 |
29 |
26 型 |
510 |
450 |
400 |
520 |
~850 |
8-φ17 |
2.2 |
≤280 |
40 立升 |
24 |
57 |
30 型 |
550 |
495 |
440 |
560 |
~890 |
12-φ17 |
2.2 |
≤280 |
48 立升 |
24 |
69 |
36 型 |
610 |
555 |
500 |
620 |
~950 |
12-φ17 |
2.2 |
≤280 |
60 立升 |
24 |
86 |
40 型 |
650 |
600 |
540 |
660 |
~990 |
12-φ17 |
2.2 |
≤280 |
75 立升 |
24 |
108 |
46 型 |
720 |
660 |
600 |
750 |
~1050 |
12-φ20 |
3 |
≤280 |
130 立升 |
24 |
187 |
50 型 |
770 |
720 |
650 |
800 |
~1200 |
12-φ20 |
4 |
≤280 |
1 50 立升 |
24 |
215 |
56 型 |
820 |
765 |
700 |
850 |
~1260 |
12-φ20 |
4 |
≤280 |
210 立升 |
24 |
300 |
60 型 |
870 |
825 |
750 |
900 |
~1310 |
12-φ20 |
5.5 |
≤280 |
270 立升 |
24 |
390 |
66 型 |
920 |
870 |
800 |
950 |
~1360 |
12-φ20 |
5.5 |
≤280 |
310 立升 |
24 |
445 |
90 型 |
1100 |
1010 |
900 |
1200 |
~1550 |
16-φ20 |
7.5 |
≤280 |
375 立升 |
33 |
740 |
1000 型 |
1200 |
1110 |
1000 |
1300 |
~1650 |
16-φ20 |
7.5 |
≤280 |
410 立升 |
33 |
810 |
1200 型 |
1400 |
1310 |
1200 |
1400 |
~1870 |
20--φ22 |
7.5 |
≤280 |
930 立升 |
33 |
1800 |
1400 型 |
1600 |
1510 |
1300 |
1600 |
~2070 |
20--φ22 |
11 |
≤280 |
1570 立升 |
33 |
3100 |
1500 型 |
1700 |
1610 |
1400 |
1700 |
~2230 |
20--φ22 |
11 |
≤280 |
1990 立升 |
33 |
3900 |
1600 型 |
1800 |
1710 |
1600 |
1900 |
~2350 |
24--φ24 |
11 |
≤280 |
2470 立升 |
33 |
4800 |
1700 型 |
1900 |
1810 |
1700 |
2100 |
~2430 |
24--φ24 |
15 |
≤280 |
2970 立升 |
33 |
5800 |
1800 型 |
2000 |
1910 |
1800 |
2300 |
~2620 |
24--φ24 |
15 |
≤280 |
3550 立升 |
33 |
7000 |
1900 型 |
2100 |
2010 |
1900 |
2500 |
~2790 |
28-φ26 |
18.5 |
≤280 |
4250 立升 |
33 |
8400 |
2000 型 |
2200 |
2110 |
2000 |
2700 |
~2900 |
28-φ26 |
18.5 |
≤280 |
5000 立升 |
33 |
9900 |
三、XG-B系列卸料阀订货须知:
1、订货前,应先了解本产品技术参数、安装尺寸、转速及使用范围等择优选用配套,以免造成不必要的损失。
2、说明书中技术参数、安装尺寸及转速是我厂通用的标准,如用户单位需特殊要求,我厂可按需方要求设计、生产供货。
3、说明书中星形缷料装置壳体是标准铸铁,还可以生产铸不锈钢、铸铝、铸铜、焊接壳体等。
4、说明书中的产品配用电机以Y系列为标准,我厂还可以配用防爆电机,调速电机,变频电机,价格按国家机电标准浮动计价。
5、减速机、卸料装置减速比和输出轴(叶轮)转速有29种,请任意选用,价格以单级、双级标准计价。
